多(duo)層(ceng)電(dian)路板(ban)PCB打(da)樣的(de)4大(da)加工難點
- 發表(biao)時間:2022-08-26 10:46:11
- 來源:本站
- 人氣:591

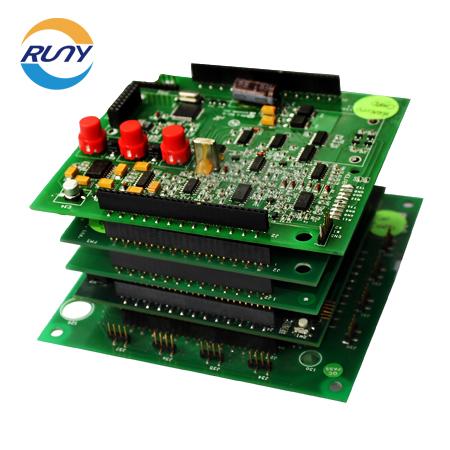

多(duo)層(ceng)電(dian)路板(ban)準入門檻較(jiao)高,實現產業化(hua)生產周(zhou)期較長(chang),下面(mian)讓深(shen)圳(zhen)市(shi)潤澤(ze)五(wu)洲電子(zi)科(ke)技有(you)限(xian)公(gong)司來為(wei)大(da)家(jia)介(jie)紹(shao)多(duo)層(ceng)電(dian)路板(ban)在(zai)生(sheng)產中遇(yu)到(dao)的4大(da)加工難點:

1、內(nei)層(ceng)之(zhi)間(jian)對(dui)位(wei)
多(duo)層(ceng)板(ban)層(ceng)數(shu)越多(duo),內(nei)層(ceng)的(de)對(dui)位(wei)要求越高。菲林(lin)受(shou)車間環(huan)境溫濕度(du)的影(ying)響(xiang)會(hui)有(you)漲(zhang)縮,芯(xin)板(ban)生(sheng)產出來會有(you)壹(yi)樣的(de)漲(zhang)縮,這使(shi)得內(nei)層(ceng)間(jian)對(dui)位(wei)精(jing)度(du)更(geng)加難控制。
2、內(nei)層(ceng)線路制作(zuo)
多(duo)層(ceng)板(ban)線路有(you)高速、厚(hou)銅(tong)、高頻(pin)、高 Tg 值各(ge)種特殊要求,對(dui)內(nei)層(ceng)布(bu)線和圖(tu)形(xing)尺(chi)寸(cun)控制的(de)要求越來越高。內(nei)層(ceng)信(xin)號(hao)線多(duo),線的寬(kuan)度(du)和間(jian)距(ju)基本都在 4mil 左(zuo)右(you)或(huo)更(geng)小;板(ban)層(ceng)多(duo)芯(xin)板(ban)薄(bo)生(sheng)產容易(yi)起(qi)皺,這些(xie)因素會增(zeng)加內(nei)層(ceng)的(de)生(sheng)產成(cheng)本。
3、鉆孔生產
多(duo)層(ceng)板(ban)采用(yong)高 Tg 或其(qi)他特殊板(ban)材(cai),不(bu)同(tong)材質鉆孔的粗糙度(du)不(bu)壹(yi)樣,增(zeng)加了(le)去(qu)除(chu)孔(kong)內(nei)膠渣的難度(du)。高密度(du)多(duo)層(ceng)板(ban)孔(kong)密度(du)高,生產效率低,容易(yi)斷刀,不(bu)同(tong)網絡過孔間,孔邊緣(yuan)過(guo)近(jin)會(hui)導致(zhi) CAF 效(xiao)應問題。
4、壓(ya)合(he)工序
多(duo)張芯(xin)板(ban)和(he)PP的(de)疊(die)加,在(zai)壓(ya)合(he)時容易(yi)出現(xian)分層(ceng)、滑板(ban)和(he)汽(qi)包(bao)殘留等(deng)問題。層(ceng)數(shu)多(duo),漲縮量控制及(ji)尺(chi)寸(cun)系數(shu)補償(chang)量無法(fa)保(bao)持壹(yi)致(zhi)性(xing);層(ceng)間(jian)絕(jue)緣(yuan)層(ceng)薄(bo),則(ze)容易(yi)導致(zhi)層(ceng)間(jian)可(ke)靠(kao)性測(ce)試(shi)失效問題。
所(suo)以為(wei)了(le)確(que)保(bao)電(dian)路板(ban)的(de)穩(wen)定性(xing),需(xu)要多(duo)層(ceng)板(ban)廠(chang)商在(zai)加工中采取(qu)相(xiang)應的控制。
以(yi)上(shang)是(shi)關於“多(duo)層(ceng)電(dian)路板(ban)PCB打(da)樣的(de)4大(da)加工難點”的(de)介(jie)紹(shao),希(xi)望對(dui)大(da)家(jia)有(you)壹(yi)定的(de)幫助,更(geng)多(duo)PCBA資(zi)訊請關註本站的內(nei)容更(geng)新!深(shen)圳(zhen)市(shi)潤澤(ze)五(wu)洲電子(zi)科(ke)技有(you)限(xian)公(gong)司是(shi)壹(yi)家專(zhuan)業的PCBA加(jia)工企(qi)業,擁有(you)全(quan)自(zi)動SMT生產線和波峰(feng)焊(han),為(wei)您(nin)全(quan)程(cheng)開放生產和質量檢(jian)測(ce)過(guo)程(cheng),找到我(wo)們(men),您(nin)就(jiu)屬(shu)於有(you)了(le)自(zi)己的(de)電子(zi)加(jia)工廠(chang)!
